Masih banyak pengguna yang bertanya tentang tube fitting ini. Pada dasarnya, tube fitting adalah penghubung pipa yang mengalirkan fluida bertekanan tinggi. Dalam dunia mesin, sudah menjadi hal umum bahwa tubing merupakan sparepart penting yang selalu dipakai terutama saat berkenaan dengan sistem bertekanan sehingga pengguna harus memiliki edukasi yang luas dalam memilih produk tersebut agar tidak salah pilih.
Mari bahas pengertian tube fittings selengkapnya dibawah ini.
Daftar Isi

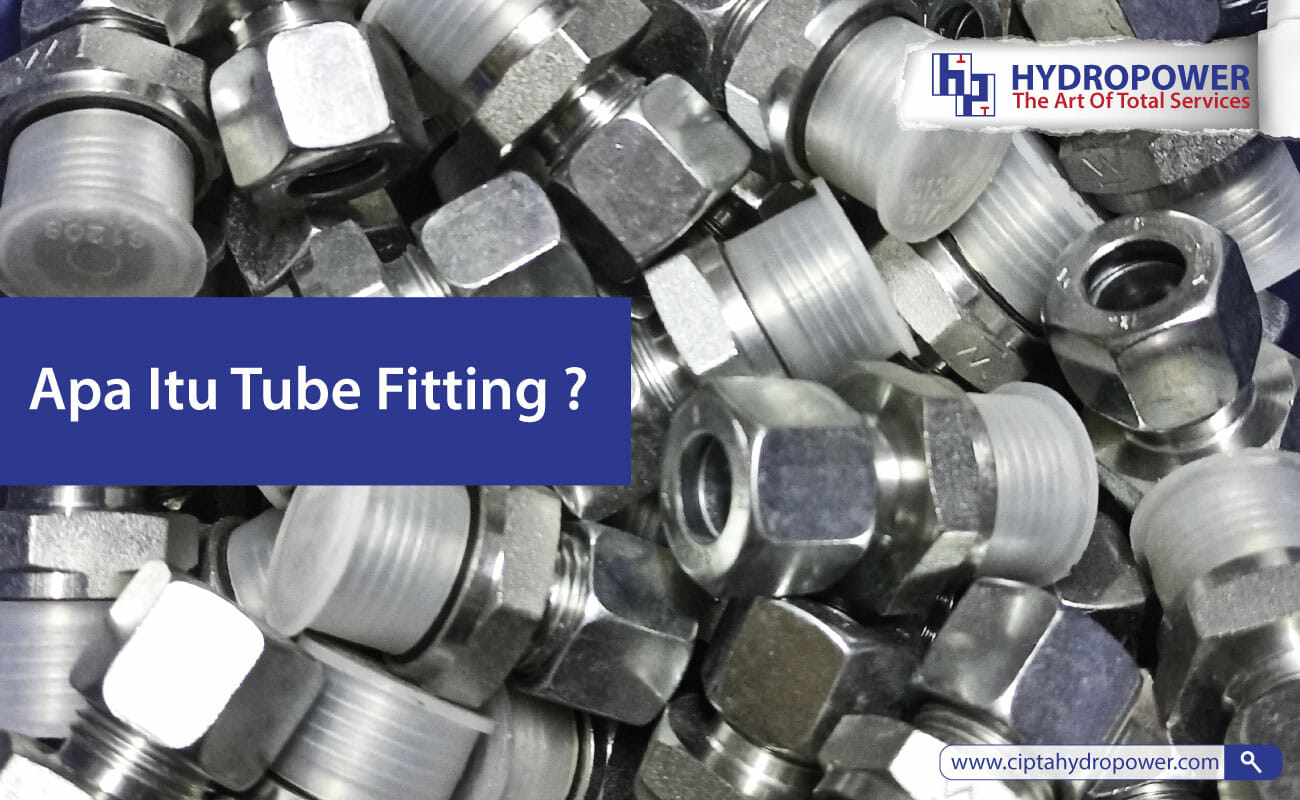

Tube Fitting Adalah Sebagai Berikut Ini
Bagi pengguna mesin hidrolik, spare parts tube fitting sudah menjadi kebutuhan setia penggunanya.
Seperti yang sudah dibahas diatas bahwa tube fitting adalah penghubung pipa yang mengalirkan fluida bertekanan tinggi. Ada juga yang menyebutkan Fitting juga dikenal sebagai fitting tabung adalah jenis fitting khusus yang digunakan untuk mengencangkan tabung untuk mencegah kebocoran pipa. Biasanya tube fitting terbuat dari material stainless steel baja kuat denga ukuran yang bervariasi, mulai dari 1/8 “hingga 2” dan diameter luar (OD) 6mm hingga 42mm.
Selain sebagai penghubung, tubing juga sering digunakan sebagai penghubung antara saluran proses dengan instrument pengukur tekanan, semisal pressure transmitter dan pressure indicator atau pressure gauge. Sekilas, desain bodi fitting mirip dengan bahu dan mur berundak.
Tubing membutuhkan peralatan berupa fitting atau adapter untuk tersambung ke pipa. Fitting umumnya merupakan sebutan untuk penghubung antara tubing dengan peralatan atau saluran proses dan adapter.
Untuk fitting ferrule ganda, biasanya memiliki tekanan kerja hingga maksimum 670 Bar dan pengukurannya didasarkan pada bahan tabung dan ketebalan dinding tabung.
Aplikasi Penggunaan Tube Fitting
Tube fitting ini banyak diaplikasikan diberbagai mesin sektor perusahaan seperti;
• Konstruksi
• Hidrolik Umum
• Pemanen / Baler
• Alat Mesin
• Pengepres Hidrolik
• Alat Berat
• Peralatan Pertambangan
• Pompa Beton
• Peralatan Lepas Pantai
• Minyak dan gas
• Bahan bakar
• dll
Keuntungan Penggunaan Tube Fitting
Meskipun hanya berbentuk mur baut, namun siapa sangka tube fitting hadir dengan berbagai manfaat dan keuntungan pada mesin.
Lalu apa saja keuntungan dari penggunaan tube fittings ini?
1. Ketahanan tinggi terhadap korosi
2. Ketahanan paparan bahan kimia
3. Kemampuan untuk menahan tekanan dan suhu tinggi
4. Daktilitas dan kekuatan tinggi
5. Kemampuan untuk menahan paparan cuaca dan lingkungan yang keras
Cara Pasang Tube Fitting
Jangan anggap spele pemasangan tube fitting. Pasalnya, jika salah dalam melakukan pemasangan maka akan berakibat mesin mengalami kegagalan bekerja hingga bocor.
Berikut Mekanik Hydro hadirkan cara rakit atau pasang tube fitting yang baik dan benar sebagai berikut ini;
1. Bersihkan semua zat seperti kotoran dan kontaminan lainnya dari permukaan tabung dengan lap lembut dan bersih.
Setelahnya, potong tabung sesuai panjang yang diinginkan.
2. Lalu keluarkan mur dan ferrule dari sambungan ujung fitting dan buang ferrules.
3. Kemudian tempatkan tabung ke dalam pemasangan ferrule ganda. Selain itu, pastikan tabung dimasukkan dengan benar dan tepat kedalam fitting.
4. Sambil menahan badan dengan stabil, tangan kencangkan mur 1/4 putaran. Untuk bodi dengan ukuran kecil seperti 1/16″, 1/8″, 3/16″, 2mm, 3mm, 4mm, kencangkan mur 1/8 putaran.
5. Anda dapat memasukkan fitting tabung sampai terpasang dengan kuat di bahu badan fitting tabung. Lalu kencangkan mur ke unit dengan menggunakan tangan namun jangan terlalu kencang untuk menghindari kerusakan pada fitting.
Untuk ukuran tabung yang lebih besar dari 1″ atau 25mm, lepaskan dan buang mur dan ferrules dari set fitting, diikuti dengan memasukkan adaptor tabung yang sudah diatur sebelumnya.
6. Sekarang anda dapat memberi tanda mur pada posisi jam 6 dan sambil menahan badan fitting, lalu kencangkan mur 1 1/4 putaran ke posisi jam 9.
Selesai sudah.
Oleh sebab itu sangat penting untuk memilih spare part anti korosi dan terbukti aman dalam jangka waktu panjang, salah satunya dengan memilih supplier tube fitting berkualitas.
Semoga hadirnya informasi pengertian tube fitting adalah sebagai berikut ini dapat bermanfaat..
